T型垂直彎頭

T型垂直彎頭是作為母線槽在垂直方向上分支時使用的連接單元。

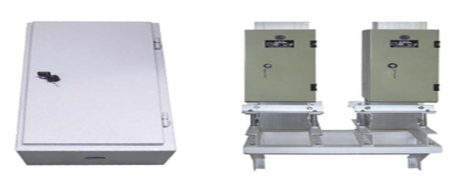

始端箱

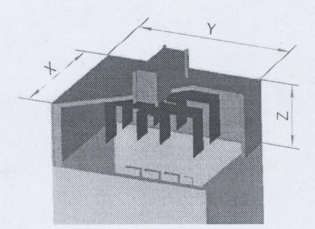

始端箱功能是為母線槽通過電纜進線或變壓器、開關柜頂部進線提供鏈接空間和密封保護。

始端單元包括始端箱、始端母線，與變壓器、低壓開關柜連接時用，其中與開關柜出線連接，用同規格硬母線;與變壓器連接，1250A以上用軟連接端子。

插接箱

插接箱是母線槽輸出分配電能的單元，也可以作為小電流進線箱使用(32A---630A)插接箱必須與插接式直線段配合使用。

母線槽型號

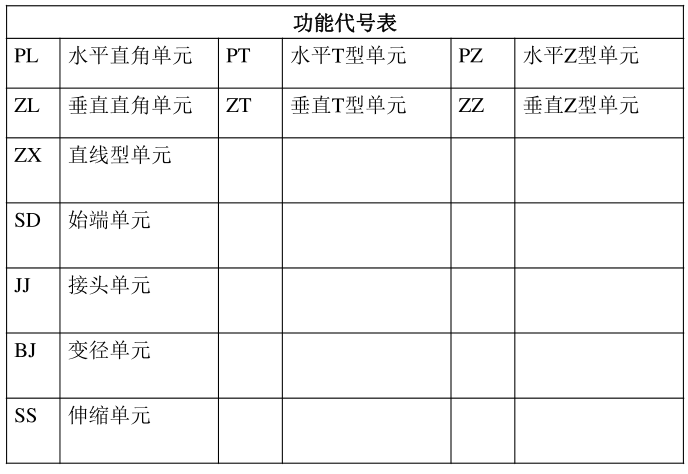

. CCX M/F/H 188 L額定電流(A)功能單元代號長度/插口數目

其中，CCx為產品代號

類別代號:M/F/H分別表示密集型、復合絕緣型、耐火型

188表示設計序號

。導體材料:L表示鋁，銅不表示

第二節鋁合金外殼母線槽

 1、加強性鋁合金外殼設計。

外殼采用鋁合金型材，由兩側板和上下蓋板構成，側板上設計了散熱片和燕尾槽，有利于母線槽散熱，由加強了外殼強度，便于安裝，同時減輕了母線槽重量，可減少安裝支架。

2、無螺釘組裝技術。

外殼上下蓋板與側板連接不用螺釘、柳釘，也不需焊接而是采用勾、槽和卡簧，由于外殼不開孔，提高了防護等級，且外型美觀。

. 3、整體接地技術。

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗最小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是有效的。因此國際電氣技術委員會公布及提倡電匯排（母線槽)以外殼作為接地導體。

把外殼與接地母排合為一體，也避免了外殼與PE排連接處

因長期腐蝕，接觸不良而產生接地連續性不良現象。

4、防腐性能好。5、先進的絕緣工藝。.6、可靠的絕緣方式。

導電排上有絕緣層，相與相之間有一定的空氣間隙，導電排與外禿間還有DMC材料壓制的絕緣墊塊，三重絕緣。

7、優良的絕緣材料。8、大跨距設計。

剛度好，6米跨距之間可不用安裝吊架。.9、安裝方便。

注:鋁合金外殼母線槽包括鋁合金鋁導體母線槽和鋁合金銅導體母線槽，鋁合金鋁導體母線槽優勢:導體與外殼材質基本相同，熱脹冷縮影響小、重量輕、安裝方便，接頭與插接處經嚴格處理，不受氧化影響，成本低，比使用電纜投資還小。

母線槽安裝

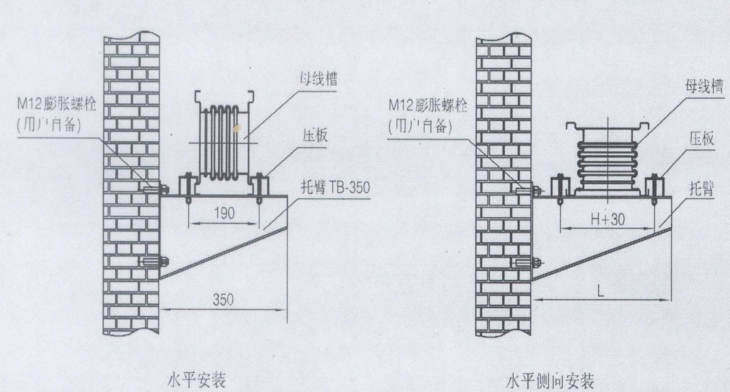

母線槽靠墻安裝時，兩個安裝支架之間的距離應不大于3m

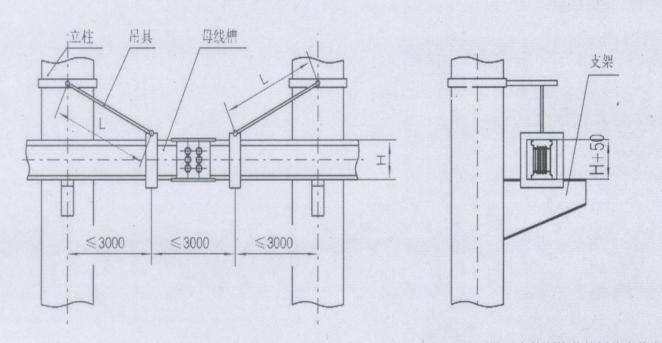

母線槽沿柱間水平吊裝，母線槽沿柱安裝示意圖

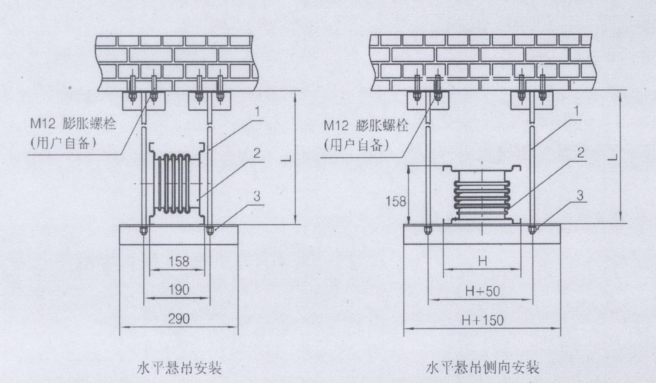

母線槽懸吊安裝母線檔吊式安裝兩安裝文架的距離不大于3m

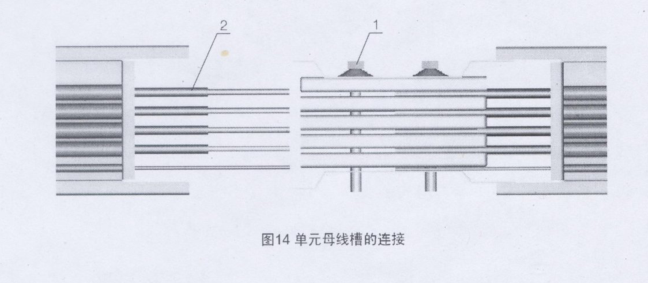

先取出序號1連接螺栓，然后將序號2母線槽插入，再穿上序號1連接螺栓，墊入碟形墊圈，用扭力板手將螺母擰緊(扭趴不小于6ONm)，然后裝上蓋板(見圖)，擰緊接頭螺栓足母線槽連接的保證。緊固后的接頭檢查要求用0.1mm的塞尺不能插進。

安裝完畢后,要對何道安裝工序進行認真檢查，確保安裝完好、正確。通電前必須對母線槽系統進行相位和連續性試驗，檢查接地電阻和絕緣電阻是否符合要求，槍查與母線槽系統相連的設備相位關系是否正確,待確認無誤后方可通電。

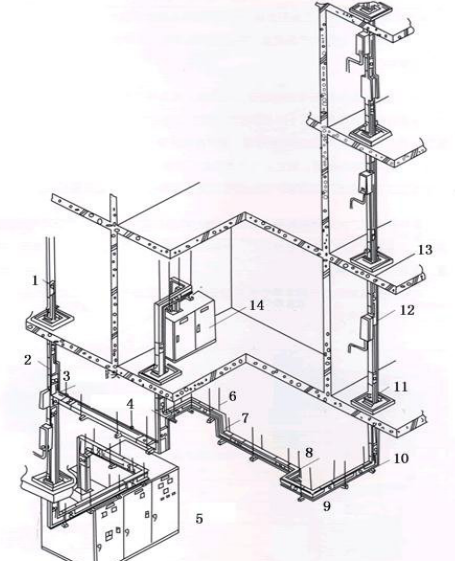

1一終瑞母線

2一變?nèi)萘抗?jié)

3一T型水平彎頭

4—T型垂直彎頭

5一開關柜

6一吊架

7—z型垂直彎頭

8—z型水平彎頭

9一L型水平彎頭

10—L型垂直彎頭

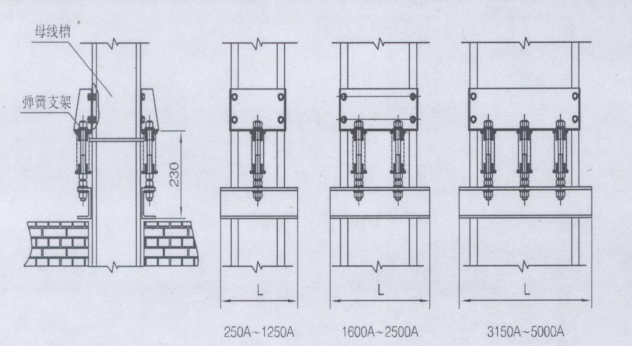

11一彈簧支架

12一插接開關板

13一樓板

14一層間配電箱

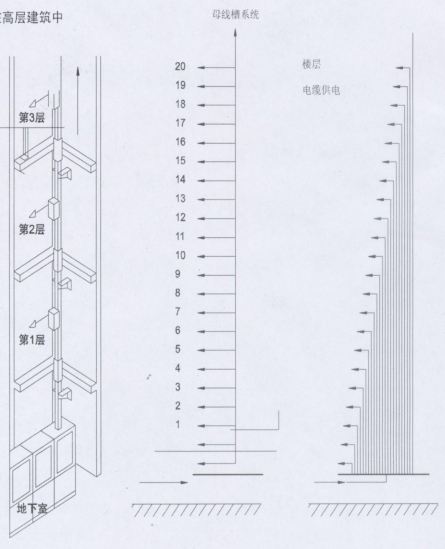

母線槽與電纜供電比較
