風電用的母線槽幾大顯著特點:

1.連接螺栓采用耐低溫合金鋼材料，接頭定扭矩緊固結構設計對母線安裝中接頭裝配專業化要求降低，且能保證母線安裝快捷。連接器外殼配套醒目的警示標記和溫升警告標記可確保用戶使用安全。

2.全封閉鋁外殼采用靜電噴涂具有40年以上耐候性能的環氧樹脂粉末，產品通過1000h鹽霧試驗。

3.外殼連接緊密、良好、接觸電阻低。整體接地系統，杜絕可能情況下人身傷害事故發生的可能，保證母線槽具有可靠、安全的接地性能、較小的電抗值和較強的抗諧波能力。

4.具有較好的散熱性和較高的導體有效載流量。

5.母線槽用環繞式外殼做整體接地,能有效均衡各相對地阻抗，從而使母線回路具有較小的電壓降，提高了供電質量。

6.母線槽導體采用鋁合金矩形導體，導體表面經過復合鍍層處理，提高了其表面抗氧化性，降低了接觸電阻，提高了導電性能。導體端部采用鋸切形式，因此尺寸精度高，外形美觀，無端部毛刺，增大了接觸面積，有效地降低了接觸電阻，從而降低了接頭溫升。

7.額定功率囚數下，每50米的線間電壓降不大于4V。

8.母線槽防護等級可達IP54，防塵、防濺水，可用于惡劣的使用環境，在母線使用壽命期限內，母線內部保持清潔，無灰塵等積聚物。

9.高性能的短路防護，所有部件出廠前均通過7500V直流沖擊耐壓測試。

10.產品使用壽命超過40年。

11.重量輕，安裝靈活方便。

功能單元:

1.直通單元:饋電式直通單元標準長度為0.5~3.0m，設置靈活，完全可滿足風塔內的安裝要求。

2.始端進線單元:提供與進出線電纜的過渡連接;

3.母線段間連接器:母線槽接頭的連接采用整體式專用連接器，連接器使用耐低溫合金鋼力矩螺栓，壓緊碗墊為寬沿大墊片，錳合金制造，保證壓力在整個受壓面的均勻可靠;連接器具有溫度顯示裝置，以便用戶能及時了解母線槽運行情況，對特殊情況作出處理;可以保證在不影響相鄰母線的情況下拆除一段，也可在要求電氣絕緣的情況下拆除連接點，便于現場檢修或改制。每個連接器均可有效吸收導體的熱脹冷縮（可作為+/-5mm的調節)。

4．彈性支撐件:采用彈性支撐件作為母線安裝支架，可有效消除塔架支架誤差及風塔震動對母線槽的影響。

母線槽在風電塔架內的安裝方案及步驟

安裝前每段母線單元需進行絕緣性能現場檢測，絕緣電阻≥20MQ﹔同時檢查電纜轉接箱內母線槽始端接頭連接的可靠性，重點檢查母線接頭螺栓的緊固性;

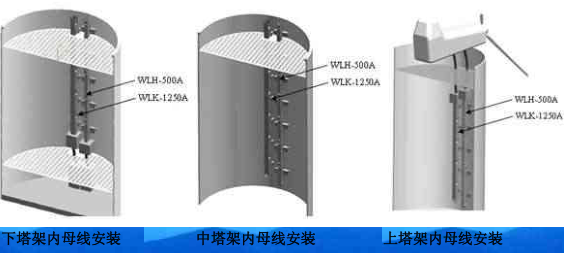

安裝過程參照塔架內母線槽布置總圖〔見附圖)。

母線槽現場安裝與塔架吊裝同時進行，具體步驟如下:

1.按風電塔架（通常為三段:下塔架、中塔架、上塔架）的吊裝順序，分別將母線槽在塔架內先行安裝好，注意應保證母線槽在塔架法蘭處的預留定位尺寸（見總圖要求)，以滿足后續塔架內母線的安裝（此處將由我方工程技術人員現場指導，重點控制保證）。

2.各塔架內的母線槽安裝位置需沿著統一軸線進行，以滿足塔架間連接的共軸性，該軸線需在安裝前在塔架上統一設置相應標記進行標注，安裝時可拉線指導（此點將由我方工程技術人員現場指導，重點控制保證);

3.每段塔架內母線槽安裝完成后，需復測該段的絕緣電阻，確保符合產品標準要求;

4.將各塔架內母線槽設備與塔架同時吊裝，由下至上依次吊裝就位并緊固安裝好塔架;

5.當三段塔架均已安裝就位后，將塔架間預留安裝填充段母線槽，填人空隙，通過快速連接器安裝就位;

6.完成塔架內母線槽全段的安裝后，再次復測整段母線槽的絕緣電阻，并進行耐壓測試以確保符合產品標準;

7.現場將上下兩端預支電纜壓接好接頭（注意接頭規格需與電纜轉接箱內導體預留孔尺寸配合）并與電纜轉接箱連接緊固好，從而完成該線路母線槽的全部安裝工作。
