什么是密集型插接式母線槽？它有什么特點？

密集型插接式母線槽且有體積小、強度高、電流等級高，多使用于高層建筑、多層工業廠房，工廠變配電室等場所，其技術性能符合GB7251-97和IEC439.2標準要求。

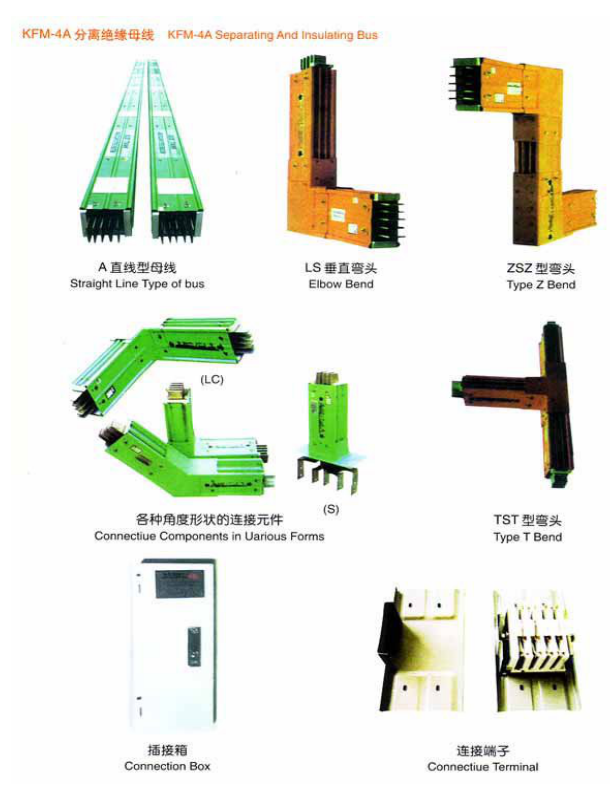

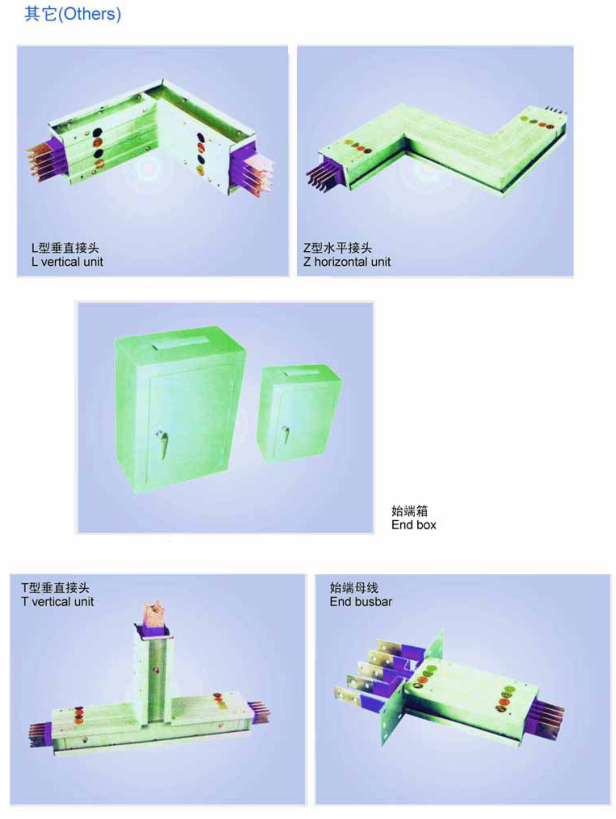

功能單元代號:

A四通母線

S始端母線

Z終端母線

LSL型水平接頭

LCL型垂直接頭

TST型水平接頭

TCT型垂直接頭

P膨脹接頭

BY變?nèi)萘拷宇^

BX調節接頭

SC+型垂直接頭

ZSZ型水平接頭

ZCZ型垂直接頭

SH始端進線箱

空氣絕緣型封閉母線槽的設計特點:

(1)單螺栓夾緊端子

母線槽設計采用了先進的單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

(⑵)高防護等級插孔

在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛封鎖死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使得安全性得到了極大的提高。

母線槽產品型號說明、結構及技術參數

(3)外殼(防護殼)級次數

主要設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

(4)傳輸電能大

此類母線槽的設計為分離空氣絕緣式，此方法改善了母線槽的散熱性，降低了阻抗，達到了母線最佳的輸電性能。

(5)成套性好

有各種功能的連接單元，可滿足大部分輸配電工程的需要。

2A高強封閉母線槽

母線槽產品--高強封閉母線槽

產品特點及應用:

高強封閉型母線槽在空氣型和密集型母

線的基礎上，對外型結構的設計進行了改進。采用成型機成型，使其具有較好的支撐強度，解決了大跨度無法支撐吊裝的困惑。

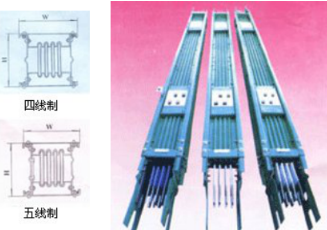

AMC-2鋁殼母線槽

一、適用范圍

RSMX-AMC系列鋁合金空氣絕緣封閉母線、專供交流三相四線、三相五線制，頻率50~60Hz，額定電壓至660V，額定工作電流100~4000A的供配電系統傳輸電能之用。主要用于現代化的廠房、車間和高層建筑，特別適用于空氣濕度較大和鹽霧污染較大的場所。

二、結構特點及技術參數

結構特點:

1.母線槽外殼采用冷壓成型的軌道鋁合金型材，裝配簡單快捷,外形美觀。

2.采用分離空氣絕緣型式，其相間及相地之間的凈距離遠遠大于標準要求，極為安全可靠。

3.內部絕緣件均采用高強度環氧樹脂材質，提高了母線槽的抗動、動熱穩定的能力。

4.接頭采用對接式連接方式，同時采用雙連接銅排，有效地增加了接頭的接觸面積，且安裝方便、快捷。

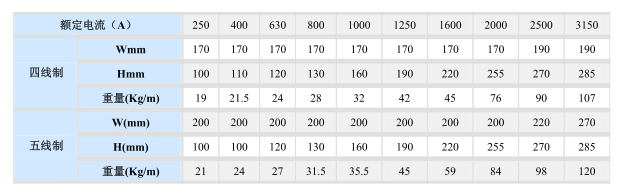

3.主要技術參數

1母線槽各項性能符合IEC439-2、GB7251.2-1997。

2母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

3母線槽在周圍空氣溫度為20土5℃，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20MQ2。

4母線槽能承受3750V工頻耐壓，歷時1min無擊穿和閃絡現象。

5插接箱與母線槽的插拔次數不少于200次。

6母線槽的防護等級可達IP66。

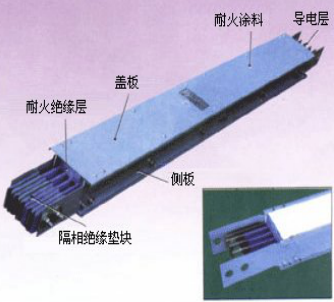

防火母線槽

防火母線槽

本母線槽除在電氣性能上有絕緣母線之優點外，還具有優異的防火性能，其導電材質選用優質導電銅排、絕緣層采用耐高溫材質、母線外殼內部及整體表面均采用高效防火材質處理，能在周圍環境溫度升至80℃時連續正常工作，不間斷。

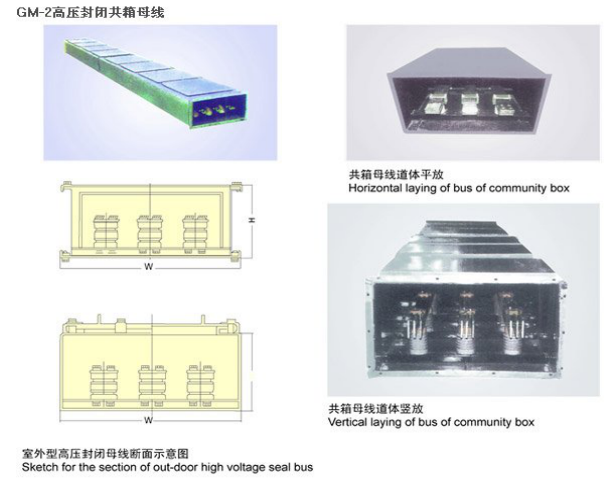

高壓母線槽

一、適用范圍

共箱封閉新型母線。適用于交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電系統。

二、結構特點及技術參數

1.基本結構:

2.母線槽產品型號說明、結構及技術參數：

1.該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環

流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2.該系列母線槽結構先進，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的

兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3.采用雙重絕緣及殼體多點連接接地，使維護'工作量明顯減小，安全性能得到顯著提高。

4.采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹

冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

5.為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的負面影響，在其與母線槽連接外采用軟

連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

6.母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在母線槽外表面噴涂淺灰色油漆來減少對可見

光的吸收;在母線槽內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。

7.為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內母線槽

完全隔離:垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

8.為了提高母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接

觸電阻，所有接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高于正常工作時溫升。

9.為了使母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35~135Hz)，并使作

用于母線上的電動力減小，合理地確定絕緣子間的跨距，選擇絕緣子的型號、規格及強度等級。

10.為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與母線槽的連接出口處設置密封式觀察窗，

通過示溫貼片或遠紅外線測溫裝置來直接測量溫度，監視母線系統的運行情況。

11.為方便用戶，可以根據用戶需要，在發電機出口處以及勵磁變壓器的一次側裝入電流互感器，方便用戶

檢測電流。

3.主要技術參數

1、絕緣電阻:每一段母線槽單元絕緣電阻值應大于或等于1000MQ2500V兆歐表)。

2、介電強度:每一段母線槽出廠前均經受1分鐘工頻耐壓試驗，工頻耐壓及雷電沖擊耐壓數值，見表

3、接地系統:符合IEC364-5-54對接地系統的要求。

4、防護等級:戶內型:IP40;戶外型:IP43、IP54。

5、負載性能:在額定電流下，外殼的溫升符合GB763-90《交流高壓電器長期工作時的發熱》標準要求。

6、短路性能:動熱穩定試驗符合GB2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用于發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電柜以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大于3m。

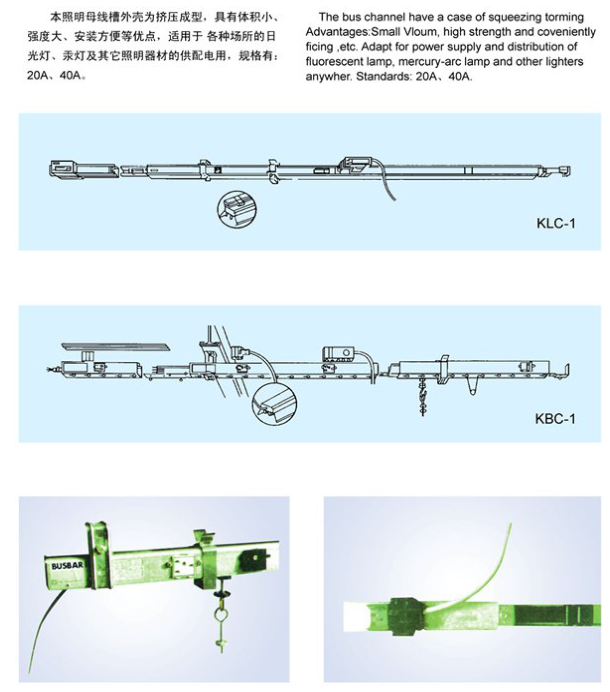

照明母線槽系列

照明母線槽外殼一般為擠壓成型，具有體積小，強度大、安裝方便等優點，適用于各種場所的日光燈，汞燈等其它照明器材的供配電用，規格有:20A、40A、63A。

CKX2系列封閉母線槽

10KFM型母線槽的設計特點:

單螺栓夾緊端子

母線槽設計采用了先進的單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要旋緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛封鎖死，防止在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了極大的提高。

外殼(防護套)級次數

母線槽設計5個電流等級，只采用了3個級次的外殼，這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

◎傳輸電能大

母線槽設計為分離空氣絕緣式,改善了母線槽的散熱性,降低了阻抗，達到了母線槽最佳經濟輸電。

◎成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。
