1鋁制母線槽的材料功能

鋁是銀白色的輕金屬，密度只要鐵的1/3，為2.7g/cm';導熱和導電功能杰出，導電率僅次于金、銀、銅。導電功能是銅的60%。可塑性較好，強度不高。其機械功能:抗拉強度為80~100MPa;硬度為HB25~HB30;延伸率為35%~40%。

鋁材通過冷加工變形后，強度增高，塑性下降。因而，鋁可以通過冷作硬化來進步其強度。硬化后的鋁，在250℃~300℃溫度下，因為再結晶，使硬化消除。

鋁是化學性質生動的金屬，與空氣觸摸時生成細密堅固的氧化鋁膜，然后維護母線槽不被持續氧化。鋁在濃硝酸中因外表被鈍化而非常穩定，但對堿類和帶有氯離子的鹽類，其抗腐蝕功能較差。

鋁制母線槽的焊接功能

(1)金屬鋁不論是固態或液態都極易產生氧化然后生成一層三氧化二鋁的氧化膜，氧化膜厚度不高可是其熔點較高，約為2050℃。當氣焊鋁時，假如不必氣劑.很明顯地可看見外表一層黑色皺皮，若將熔化絲滴在上面，就像水珠在荷葉上相同，無法與之相熔合。而且氧化鋁密度大于母線槽的鋁材，沉入焊縫后造成火渣。因而，焊接鋁制母線槽時必須避免鋁的持續氧化，對母線槽現已生成的氧化鋁需不斷給予清除。

(2)母線槽的鋁材從固體到液體的升溫過程中不會有顏色改變，因而添加了工藝上操控溫度的困難。操控稍為不當，接頭就會整個塌落下來。因而，鋁制母線槽的焊接，比其他原料的更為困難。

(3)鋁母線槽的外殼導熱功能好，需求較大的焊接熱量才干熔化。因而，一般要求對焊件預熱，并選用強標準，但這樣會惡化了焊接工藝條件。

(4)冷作硬化的鋁通過焊接回熱后會軟化，并使晶粒長大。溫度越高.停留時間越長，晶粒長大的傾向越嚴重。其結果使接頭強度下降，還會使晶界上產生氧化.過燒，引起脆斷。

(5)鋁材在液態時許多溶解氫，其溶解度隨溫度的升高而添加。焊接時因溶池冷卻很快，氫氣來不及從焊縫中逸出，構成氣孔。當氣劑，焊絲含有水分時，生成氣孔愈加靈敏。3焊接辦法的挑選

其實可用于鋁制母線槽的焊鋁辦法有許多，在熔化焊接領域中，普遍選用的有氣焊、碳弧焊、氬弧焊等。

1氣焊

用氧-乙炔火焰焊接鋁材有以下主要長處:設備簡略，使用方便，熱量易于調節，適應性強，可焊大小不等的焊件。缺點是:熱量不會集，焊件較大時，加熱時間長，熱影響區大;火焰中常混有水分，易出現氣孔;焊接時需用氣劑來清除氧化膜，焊后殘存的溶渣對鋁有激烈的腐蝕效果，這使清洗工藝復雜化。

2碳弧焊

碳弧焊是一種比較原始的焊接辦法，屬于無維護明弧焊接。與氣焊比較，具有熱量會集，焊接速度快，熱影響區小，焊接質量較好等長處。所用的焊絲，氣劑和氣焊相同。因為電弧的高溫加熱，一般相對中，小厚度焊件可不開坡口，在焊件不和用墊板，適用于平焊。

墊板材料可用鋼板，石棉板、耐火磚、銅板、炭精板、石墨板等。其中石墨板的強度.導熱、水分蒸發等技能條件比其它材料好。墊板和焊件相觸摸一面，刻一條小槽，使焊縫達到單面焊雙面成形的意圖。

碳弧焊用的電極，有干電池炭棒，電機炭刷，炭精棒，電爐煉鋼炭棒，石墨棒等。其中石墨電極在電阻，氧化、含灰等方面都較好，僅強度稍差一點，在使用上加以注意即可。電極點部應加工成20°~30°錐體，有利于電子發射和電弧操控。

3氫弧焊

氬弧焊焊鋁與氣焊比較，具有熱量會集，焊接質量好、焊件變形小，不必氣劑，功率高等長處;與碳弧焊比較，具有質量高，不必氣劑，能進行全位置焊接，特別適合在安裝條件下應用等長處。氬弧焊有氬氣的維護效果和氬離子對氧化鋁膜的“陰極霧化"效果，焊接時不必氣劑，這就避免了焊后殘渣對母線槽接頭的腐蝕.一起接頭的構成方式也不受限制。氬氣流對焊接區域的沖刷，使焊接接頭顯著冷卻，然后改善了接頭的安排功能，并削減焊件的變形。

綜上三種辦法的優缺點，從成本和工期方面考慮，在這挑選碳弧焊來焊接鋁母線槽。

1焊接電源

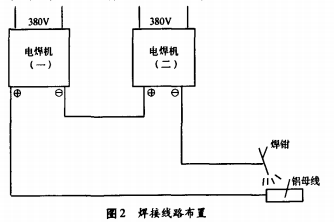

因為鋁制母線槽的導熱系數大，傳熱快，要求焊接時電弧的溫度要高，熱量充足(電弧要長)，施工時選用兩臺直流焊機，串聯連接保證電弧的溫度，如圖2。

2焊前的準備

2.1焊鉗的準備

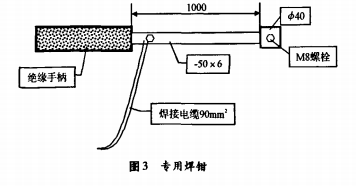

由于焊接時電弧長，溫度較高，焊工操作時要盡可能的遠離工件，因此特制一把專用焊鉗，如圖3。

2.2墊板的準備

用600mmx500mm×40mm的石墨板作墊板，在墊板中間刻15mm寬，5mm深的溝槽，見圖4。

2.3電極的準備

碳弧焊用電極選用石墨板加工面成，一端磨成20°~30的錐體，另一端加工成$38mm的圓頭。

2.4焊絲的準備

焊絲直接選用裁料后的鋁母線加工成20mm×20mm×1000mm的小條，與母材同原料。

3鋁制母線槽的焊接工藝

電源采用直流正接，長弧焊接。電弧長度一般維持在200~300mm之間。若電弧過短，則在弧區內充滿電極揮發物，對焊接質量晦氣;相反電弧太長，則簡單產生弧偏吹。

(1)焊件和焊絲在焊前兩小時內用10%的氫氧化鈉溶液浸漬處理，除掉氧化物(或用機械方法鏟除)，然后涂上氣劑401，在空氣中干燥。

(2)對口不開坡口，留8mm空隙。

(3)電流調理到500A左右。

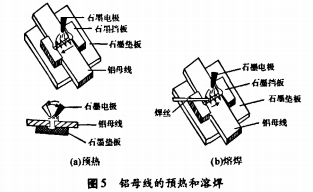

(4) 在始端石墨擋板上引弧，然后將電弧迅速引進對口上進行預熱;收弧時也同樣引至結尾石墨擋板上熄滅。

(5)用電弧沿對口預熱，到達熔化狀況，對口上部呈塌落狀況時，即可加焊絲進行焊接。

(6)焊接時電極應盡量堅持垂直，偏斜度不小于70°，對口兩側應均勻受熱。

(7)焊接過程中焊絲深入焊縫2~3mm，不能抽出。電極與焊絲間堅持10~20mm距離。一條焊縫，一次焊完，半途斷弧，可從反方向繼續施焊，在斷弧處相接。

(8)焊工施焊時，焊工頭戴面罩，一手拿焊絲一手拿石墨碳棒，不斷地將現已生成的氧化鋁清出熔池。

(9)焊完后不宜當即移動，待母線槽冷卻后再進行清洗。

母線槽焊接質量的檢查

正式焊接前需要進行試件的試焊，按上述工藝焊接后將焊縫沿縱向切開檢查無夾渣氣孔，滿足了焊接質量的要求。正式焊接后對每條焊縫檢查，母線槽外表無氣孔、裂紋，夾渣，焊縫外表平坦光滑。
